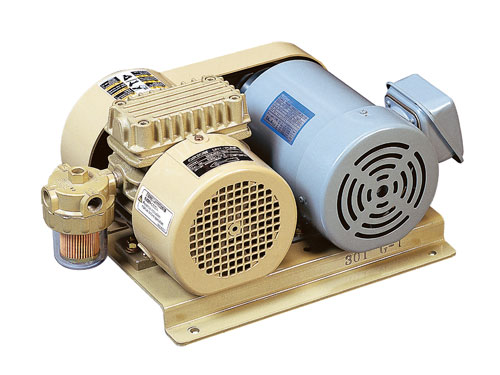

名称：高真空KHA系列
到达真空：8kPa[abs]以下
流量：55～330L/min（50Hz）
特长：
●在到达真空度（8kPa以下）时能连续运行
●运行真空度高、最适合于电子零件等小型零件的自动机器（安装机械等）。
规格 01：带单相电机、 03：带三相电机
型号
KHA□-□-□ |
转速
（rpm） |
设计排气量
（L/min）
(※1) |
到达压力
（kPa[abs]以下）
（※2） |
配管
连接
孔径 |
电源 |
装载电机（KW） |
重量（kg） |
|
单相 |
三相 |
单相 |
三相 |
|
100V |
220V |
200V |
380V |
|
50Hz |
50Hz |
|
100-P-V-01 |
1200 |
55 |
8 |
Rc1/4 |
|
○ |
|
|
0．1 |
|
|
|
100-P-V-03 |
|
|
○ |
○ |
|
|
|
200-P-V-01 |
1200 |
120 |
8 |
Rc1/4 |
|
○ |
|
|
0．25 |
|
|
|
200-P-V-03 |
|
|
○ |
○ |
|
|
|
400-P-V-01 |
1190 |
220 |
8 |
Rc3/4 |
|
|
|
|
0．4 |
|
|
|
400-P-V-03 |
|
|
○ |
○ |
|
|
|
750-P-V-03 |
1080 |
330 |
8 |
Rc3/4 |
|
|
○ |
○ |
0．75 |
|
|
※ 1 设计排气量：由容积所计算出的理论值。实际流量参考性能实测数据。
※ 2 泵到达最高真空点时可连续运行使用的压力。
※ 使用压力范围：48kPa[abs]～到达压力
※ 允许脉动范围：13.3kPa/s 以内
※ 也备有排气管道配管型（KHA100A·200A·400A·750A）。管道配管的允许阻力：25 kPa以下（不可以用于排气）
※ 使用环境（吸入空气）条件：温度：0～40℃、湿度：通常湿度（65±20%）
※ 因为高真空泵在压缩比高时、泵内部容易结露、所以必须采取以下措施防止生锈。
试运行时、吸气侧加上48 kPa[abs]以下的负荷、连续运行5分钟以上。
试运行和工作时间在5分钟以内时，为了除去凝结露水、开放吸气侧、进行10～15分钟的空（干燥）运行。
※ 电源电压的允许波动范围为额定电压±10%。
※ 请设置过负荷保护器（热敏继电器等）。
设定值：请以电机标牌上记载的额定电流值为标准。

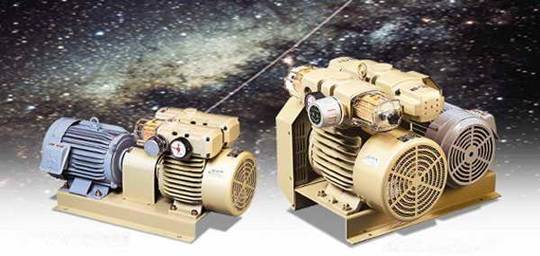

名称：标准型KRA系列
常用真空度：55kPa以下
流量：1350～2200L/min(60Hz)
特长
●因为是无油式、所以在使用真空（真空规格）·排气（鼓风规格）时，也不含有油分、不会对作业环境和产品（物体）造成油污染。
●运行声音低、寿命长。而且同时装备有真空压力表、调压控制阀。
●大流量型最适合于印刷机械、装订机械等的大型化、高速化以及集中配管系统。
规格
| 型号 |
转速
（rpm） |
设计排气量
（L/min）
(※1) |
到达真空度
(kPa以上)
（※2） |
常用真空度
(kPa以下)
（※3） |
常用排气压力
(kPa以下)
（※3） |
配管连接孔径 |
电源 |
装载电机
（KW） |
重量
（kg） |
|
三相 |
|
200V |
380V |
|
50Hz |
50Hz |
50Hz |
|
|
|

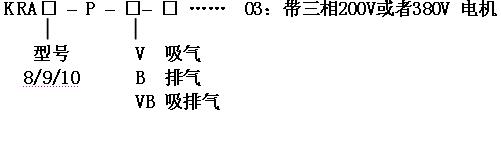

KRA8-P-□-□ |
|
V‐03 |
945 |
1130 |
90 |
55 |
－ |
Rc1 |
○ |
○ |
2.2 |
98 |
|
B‐03 |
945 |
1130 |
－ |
－ |
50 |
Rc1 |
○ |
○ |
2.2 |
98 |
|
VB‐03 |
945 |
1130 |
90 |
V(吸气)+B(排气)＜60ｋPa |
Rc1 |
○ |
○ |
2.2 |
98 |
|
KRA10-P-□-□ |
|
V‐03 |
920 |
1850 |
90 |
55 |
－ |
Rc11/4 |
○ |
○ |
3.7 |
127 |
|
B‐03 |
920 |
1850 |
－ |
－ |
50 |
Rc11/4 |
○ |
○ |
3.7 |
127 |
|
VB‐03 |
920 |
1850 |
90 |
V(吸气)+B(排气)＜60ｋPa |
Rc11/4 |
○ |
○ |
3.7 |
127 |
|
